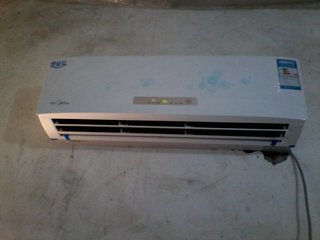

挂壁式空调器详细安装步骤

来源:空调维修|作者:吴峰|更新时间:2018-11-19 17:58:16|阅读:
挂壁式空调器详细安装步骤

  室内机安装

  1、选择安装位置后,固定安装板:

  1取下内部机器背面的安装板,将安装板放在预先安装的安装位置。此时,保持天花板和左右墙壁的高度和大小,并确定固定墙板孔的位置;

  2用Ф6钻头的电锤插入塑料膨胀管,插入塑料膨胀管,用自攻螺钉将安装板固定在墙上。固定孔不得小于4-6,安装板的高度由水平决定。

  2、撞墙洞:

  根据机器型号选择钻头,并使用锤子或水钻敲击墙孔。冲压时,尽量避免墙内外的电线或异物和坚硬的墙壁。孔的内侧应在外面0.5-1cm处进行排水。室内机侧面的壁孔应略低于室内机的下侧。在墙上涂抹塑料布或使用其他方法防止水流到墙上。用锤子冲孔时,请使用无尘安装装置。墙孔完成后,放入墙壁保护套。

  3、连接器:

  1将室内机放在柔软的垫子上以防刮伤。

  2根据位置调整输出管的方向或位置,确定是否是左出口管、右出口管、左后出口管或右后出口管。

  3,室内机输入输出管的绝缘套管10-15cm,方便与连接管连接。首先连接低压管,然后连接高压管,将锥体垂直连接到喇叭口,并用手连接螺母。拧到螺栓底部,用两把扳手拧紧。

  4、敷料连接线:

  1按下电源线、信号线位于上方,连接管位于中间,水管按下侧顺序包裹。

  2包裹时不要用力拉蛇形管。

  3确定连接排水管的出水口位置。当排水管不够长时,需要延长排水管。应注意排水管的延伸,以覆盖排水管的室内部分;排水管接头应用万能胶密封,水管不应在任何位置。有碟片;拉伸管子时,可以用乙烯基胶带固定5-6个部件。在横向抽出管道的情况下,应覆盖绝缘材料。

  4进行捆扎时,应避免管接头进行泄漏检测。

  5、悬挂室内机:

  将包裹好的管道和连接线穿过墙壁穿过孔,防止喇叭口损坏,沙子进入连接管直到室内机连接,确保室内机被卡入槽内并晃动手,在、下、左边、不能右转,用水平来衡量内部机器是否水平。

  室外机安装

  (1)固定安装支架:安装支架用膨胀螺栓或长螺栓固定。当墙壁很薄或强度不够时,螺栓应用螺栓固定。如果要松开螺栓,可能会导致松动或掉落。使用了6个以上的固定螺栓。直径不应小于10mm。固定后,它可以承受4倍于人和机器的重量。支架应保持水平。(2)用支架上的直径10mm的螺栓固定室外机。螺栓应从上到下穿,并应添加防松垫以检查室外机是否水平。如果室外机安装在室内机上方,则应按下图所示安装,高度差应小于5米。

  (3)连接电源线和信号线:取下室外机电气箱盖,按照室内机接线盒和室外机接线盒中的配对编号连接线。
