空调器的机械压力式温控器的操作方式

来源:空调维修|作者:吴峰|更新时间:2015-12-23 14:13:42|阅读:
温度传感器又叫温度开关,温度控制器(简称温控器),它是一种可以根据温度的变化进行调整控制的自动开关元件。空调器中温控器的作用是可根据设定的温度和室内温度的变化自动接通或断开触点,从而控制压缩机运转或停机。它可分为机械压力式温控器和电子式温控器两大类。当温控器被用在除霜装置上时,便被称作除霜温控器。
机械压力式温控器

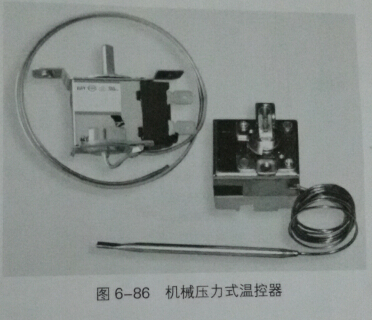

机械压力式温控器有两种,其中一种是波纹管式温控器,另一种是膜盒式温控器。它他都是根据感温的变化,使气室机应地发生伸缩位移,再通过传动桤机构加以放大,从而控制触点机构将压缩机控制电路接通或断开的,两者的区别是:前者感温腔传动元件为波纹管,腔内感温剂的压力变化与波纹管的位移杨线性关系;后者感温腔传动元件为金属膜盒。机械压力温控器一般用于单冷式空调器中,其外形如图6-86所示。
(1)波纹管式温控器

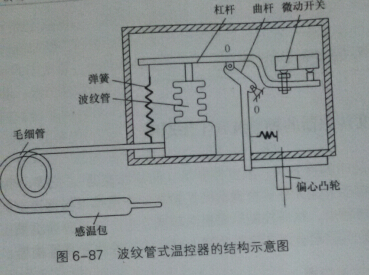

波纹管式温控器的结构如图6-87所示,其感温系统由波纹管,毛细管和感温包组成,调节机构由可旋动的偏心凸轮和曲杆构成,执行机构为弹簧,杠杆及微动员开关。感温包置于空调器室内机进风口处以感受室温变化,使波纹管内感温剂气体的压力随温度变化而变化,这个压力的改变通过杠杆转换成机械力,便可控制串联在压缩机控制回路中的触点的断开或闭合,从而使压缩机停机或运转,通过旋钮调整偏心凸轮的位置,可以改变弹簧的预紧力和动,静触点的压紧程度,从而改变压缩机的运转时间和停机时间。
(2)膜盒式温控器

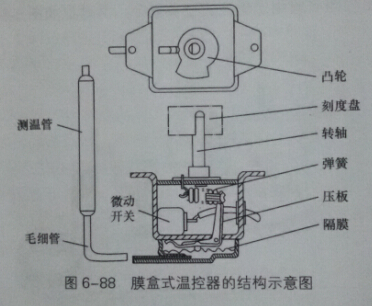

膜盒式温控器的结构如图6-88所示,感温系统主要由测温管,毛细管和密封膜组成,调节机构由凸轮和转轴组成,执行机构由弹簧,压板和微动开关组成。膜盒内部的压力的一端通过毛细管接在测温管上,另一端则与压板接触,当室温变化时,膜盒内部的压力也随之改变,通过压板一端的顶杆使串联在电路的开关触点接或断开,进而控制压缩机的运行,停止。
